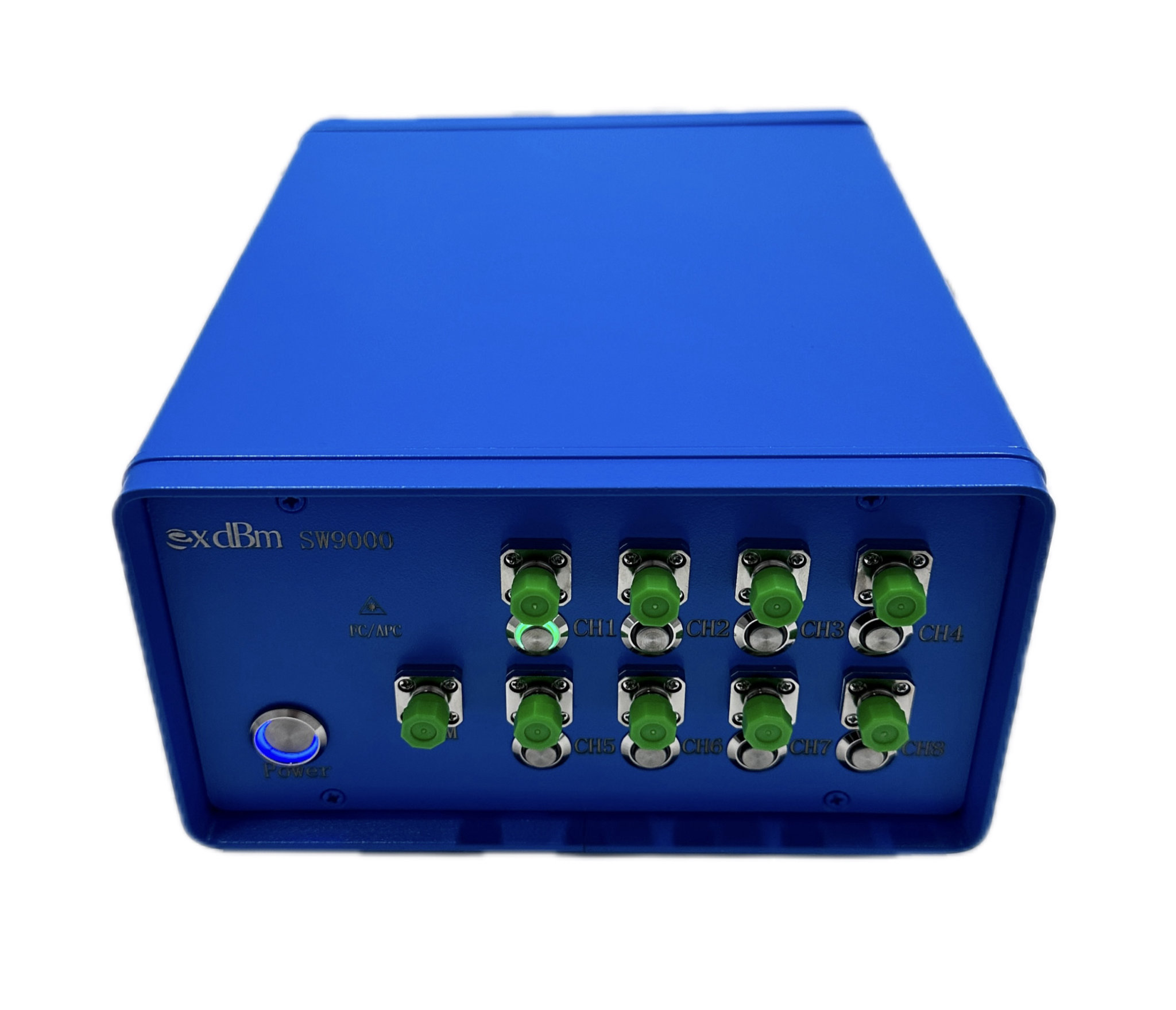

SW9000 多通道光开关

SW9000 多通道光开关

免费联系电话
0769-22231952

产品概述

   SW9000 机架式光开关模块是一种光路控制设备,主要作用是控制光路和切换光路。该产品可通过面板按键手动选择切换工作光路,也可通过RS232串口、以太网口控制光路切换或设定频率自动扫描需要监控切换的光路。在光通信项目中主要应用于:光传输系统中的多路光监控、LAN多光源/探测器自动换接以及光传感多点动态监测系统;光测试系统中用于光纤、光器件、网络和野外工程光缆测试;光器件装调。


规格指标


型 号

SW9000

通道数量 Channels

2~64路

插入损耗Insertion Loss

<= 1.0 dB(不含连接器)

波长范围 Wavelength Range

1260 ~ 1650 nm

回波损耗 Return Loss

>= 50dB

通道串扰Channel crosstalk

>= 55 dB

偏振相关损耗Polarization-dependent loss

<= 0.05 dB

波长相关损耗Wavelength-dependent loss

<= 0.25 dB

温度相关损耗Temperature-dependent loss

<= 0.2 dB

重复性Repeatability

<= ±0.02 dB

使用寿命Service life

109

传输光功率Transmission optical power

<= 500 mW

切换时间Switching time

<= 10 ms(相邻通道顺序切换)

工作温度Operating Temperature

-10 ~ +60°C

存储温度 Storage Temperature

-40 ~ +80°C

工作电源Working power supply

AC 100 - 240 V ± 10%, 48 - 66 Hz

通信接口Communication Interface

RS232串口

外形尺寸Dimensions

2U机箱宽230×长310×高88



产品文档下载

SW9000光开关产品规范V1.0.pdf
