OPB5300 高性能误码测试仪

OPB5300 高性能误码测试仪

免费联系电话
0769-22231952

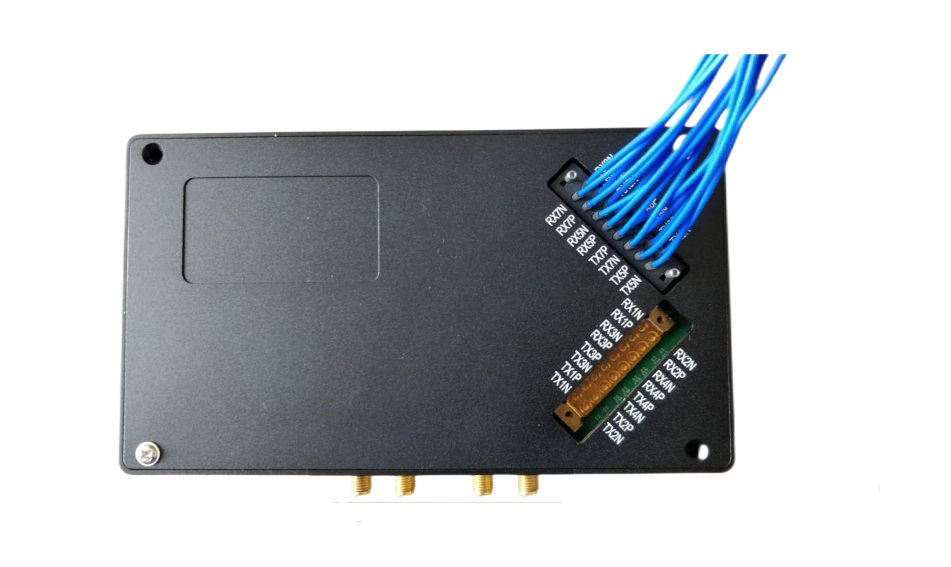

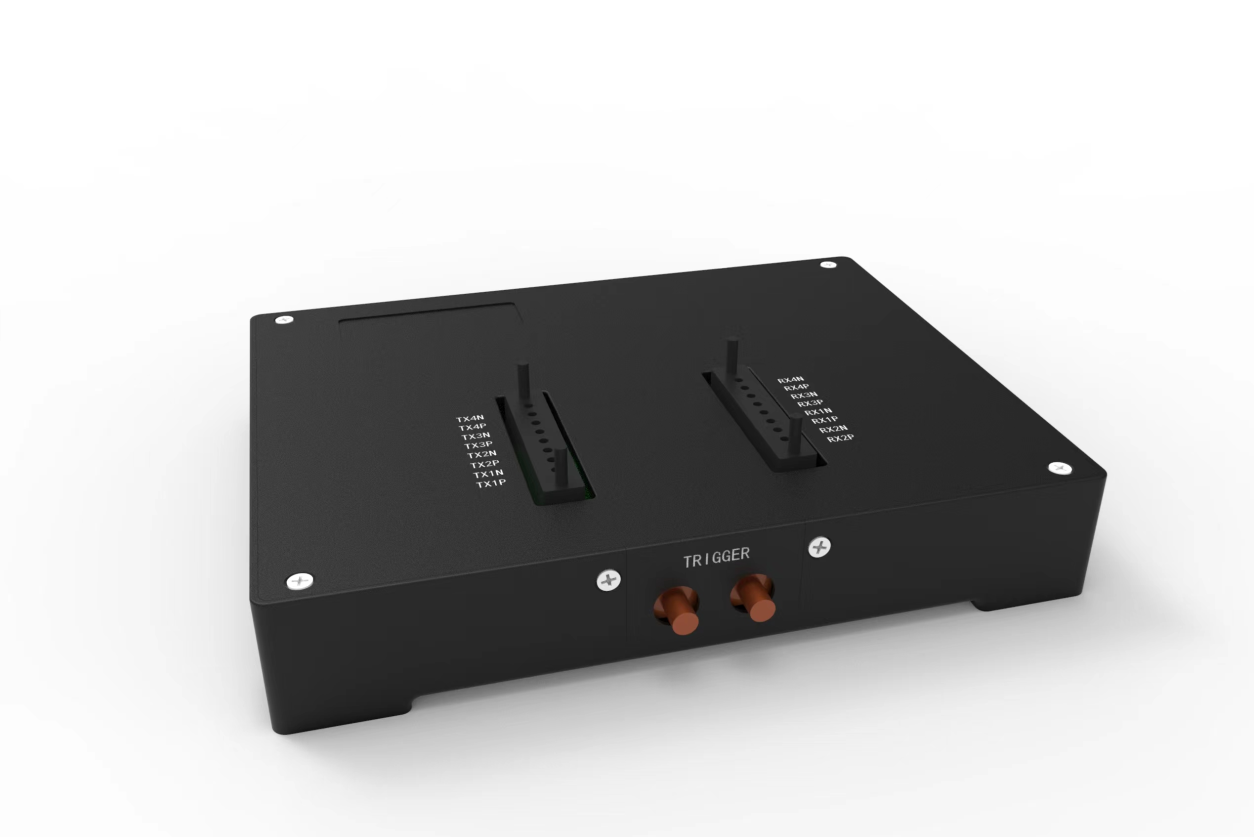

一、概 述 Descriptions


OPB5300 400G误码测试仪是一款多通道、多速率的高性能误码分析仪器。该仪器提供八个电口通道进行误码测试,每个通道均支持10.3125、25.78125和26.5625的速率设置,并有多种码型可选,提供用户自定义码型设置;支持NRZ和PAM4两种码。可用于光器件、有源光缆AOC、光模块和通讯系统的研发和生产测试。



二、应用领域 Application Area


  • 光收发模块研发和生产,特别是并行100G/200G/400G产品;
  • 光器件/子系统研发和生产;
  • 系统设备供应商来料质量检验和生产;
  • 系统设备的安装和故障解决;



三、功能特性 Functional Characteristics


  • 适用于CFP,CFP2,CFP4,CFP8,QSFP28,QSFP-56,QSFP-DD,OSFP,SFP56,SFP28等光模块的测试
  • 测量信号输出:差分80~120Ω,差分输出电压90mV~910mV;
  • 测量信号输入:差分80~120Ω,差分输入电压120mV~850mV;
  • 支持基于NRZ码型的10.3125Gbit/s,25.78125Gbit/s or 26.5625Gbit/s三种速率
  • 支持基于PAM4码型的20.625GBaud, 25.78125GBaud和26.5625GBand三种速率
  • PRBS码型支持PRBS7/9/11/13/15/16/23/31,正常和反转;还支持PRBS13Q checkers,支持32或者40位的自定义码型
  • 支持如下数据的统计:PrbsLock表示是否失锁,PrbsOV表示误码数是否溢出,ErrorBitsMSB表示误码数,TotalBits表示总传输码数,BER表示误码率
  • 支持自动测试的编程协议,以便于光模块厂家进行二次开发,用于自动测试
  • 时钟:提供两路触发信号,可以设置触发时钟分频系数;
  • 输出幅值:100mV、200mV、300mV、400mV;
  • 输出极性翻转:正常、翻转;
  • EQ设置:可设置发射端和接收端EQ参数;
  • 测试时间设定:无定时(连续测试)、30秒、2分钟、10分钟、30分钟、自定义定时;
  • 时间:支持时间显示和设置;
  • 通讯接口:支持USB通讯,可使用上位机软件控制。
  • 八路独立的接收



mmexport1585917192644

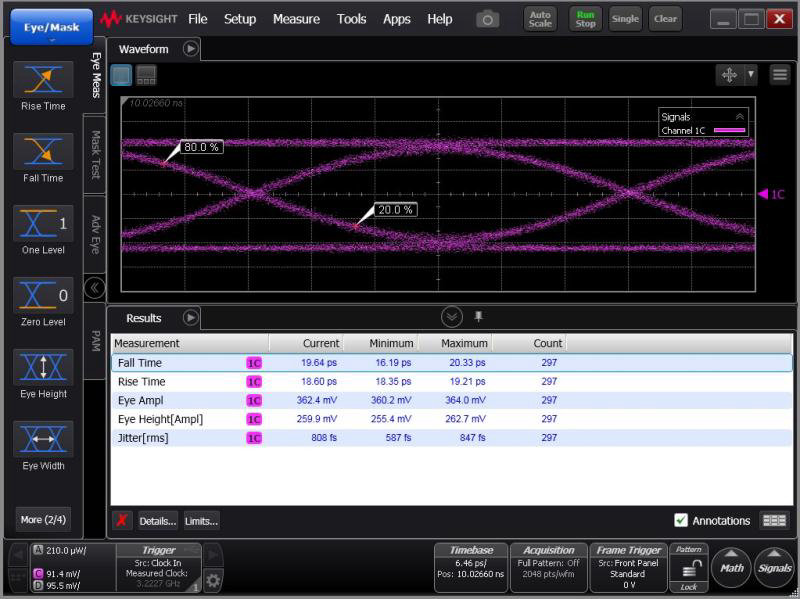

25.78125G眼图




四、性 能 指 标 Specifications






参数

最小

典型值

最大

说明

速率(Gbps)

10.3125G-425G

通道同时工作

上升时间(ps)

13

15

17

25.7825G速率,20%-80%

下降时间(ps)

13

15

17

25.7825G速率,20%-80%

码型

2N -1(N=7/9/11/13/15/16/23/31)、8:8 bit square

NRZ/PAM4

USER DEF

支持64位码型自定义

RMS(ps)

0.6

0.8

0.85

25.78125G速率

PP(ps)

3

6

9

25.78125G速率

时钟占空比(%)

45%

50%

55%


同步时钟(Mbps)

322.25~349.4

交流耦合、LVPECL 电平

输出、最小500mV单端输出

电发射通道幅度(mV)

50

350

700

交流耦合,单端

电接收通道幅度(mV)

40

425

交流耦合,单端

显示误码位数

10

十进制

测试模式

连续模式

无定时,最大支持999999秒时长测试;

定时模式

支持30秒、2分钟、10分钟、30分钟定时测试;

电源

DC-5V,2A


工作温度(℃)

0~40


储存温度(℃)

0~40


相对湿度

5%~90%非冷凝


尺寸(mm)

165*124.7*28.7


保修期(年)

1




























产品文档下载

OPB5300400G误码仪产品规范及技术手册V1.0.pdf
